Luogo di origine: | La CINA |
---|---|
Marca: | UCER |
Certificazione: | ISO9001 |
Numero di modello: | Serie di FV |
Quantità di ordine minimo: | 50 metri |
Prezzo: | $10.00 - $70.00/ Meter |
Imballaggi particolari: | una catena di convogliatore + una poli borsa + singola scatola + caso di legno |
Tempi di consegna: | 45 giorni del lavoro |
Termini di pagamento: | L/C, T/T, D/P, CAD |
Capacità di alimentazione: | 10000 metri al mese |
Nome di prodotto: | FV40 che fabbrica la grande catena di convogliatore di serie di FV | Struttura: | Catena del rullo |
---|---|---|---|
Tipo: | Catena di convogliatore | Colore: | Grigio nero |
Standard o non standard: | Norma | tipo della catena di convogliatore: | grande catena di convogliatore |
materiale di landa: | 45# o 40Cr | passo della catena di cconveyor: | 100 125 160mm |
Evidenziare: | Catena del rullo del cespuglio FV40,Catena del rullo di Bush dei collegamenti di FV,Catena del rullo di Bush con i collegamenti di FV |

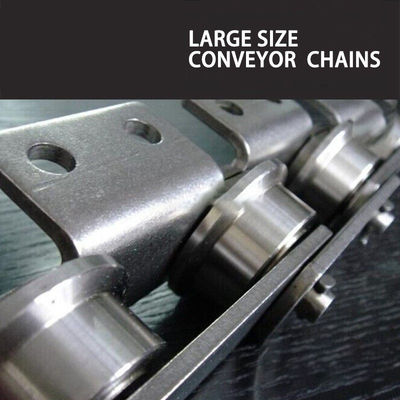

FV40 che fabbrica la grande catena di convogliatore di serie di FV con le catene di convogliatore resistenti del collegamento
Dettagli rapidi
Industrie applicabili: Negozi dell'indumento, ristorante, negozio di alimento, energia & estrazione mineraria
Standard o non standard: Norma
Tipo: Catena del rullo
Materiale: LEGA
Resistenza alla trazione: Forza ad alta resistenza
Luogo d'origine: Zhejiang, Cina
Marca commerciale: UCER
Nome di prodotto: Tipo di FV
trattamento termico: con
Applicazione: industria, cemento
Abilità del rifornimento: 10000 metro/metri al mese
Specificazione
Catena NO. | Passo | Dimensione del rullo | Diametro di Bush | ||||||||||
P | d1 massimo | d4 massimo | d5 massimo | d6 massimo | G | d3max | |||||||
millimetro | |||||||||||||
FV40 | 50 | 63 | 80 | 100 | 125 | - | - | 32 | 20 | 40 | 50 | 4 | 15 |
FV63 | 50 | 63 | 80 | 100 | 125 | 160 | - | 40 | 26 | 52 | 63 | 5 | 18 |
FV90 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 48 | 30 | 63 | 78 | 6,5 | 20 |
FV112 | 80 | 100 | 125 | 160 | 200 | 250 | - | 55 | 32 | 72 | 90 | 7,5 | 22 |
FV140 | 63 | 100 | 125 | 160 | 200 | 250 | - | 60 | 36 | 80 | 100 | 9 | 26 |
FV180 | 100 | 125 | 160 | 200 | 250 | 315 | - | 70 | 42 | 100 | 125 | 13 | 30 |
FV250 | 125 | 160 | 200 | 250 | 315 | 400 | - | 80 | 50 | 125 | 155 | 15 | 36 |
FV315 | 160 | 200 | 200 | 315 | 400 | - | - | 90 | 60 | 140 | 175 | 18 | 42 |
Catena NO. | Larghezza fra i piatti interni | Diametro di Pin | Pin Length | Profondità del piatto | Spessore del piatto | Resistenza alla trazione di Ultimte | ||
min b1 | d2 massimo | L min | Lc massimo | h2 massimo | T massimo | Min di Q | Min del ※ Q | |
millimetro | kN/bf | kN/bf | ||||||
FV40 | 18 | 10 | 36 | 39 | 25 | 3 | 40/9091 | 47/10681 |
FV63 | 22 | 12 | 45 | 48,5 | 30 | 4 | 63/14317 | 75/17045 |
FV90 | 25 | 14 | 53 | 56,5 | 35 | 5 | 90/20453 | 115/26136 |
FV112 | 30 | 16 | 62 | 66 | 40 | 6 | 112/25452 | 170/38636 |
FV140 | 35 | 18 | 67 | 71,5 | 45 | 6 | 140/31815 | 180/40908 |
FV180 | 45 | 20 | 86 | 92 | 50 | 8 | 180/40908 | 250/56817 |
FV250 | 55 | 26 | 91 | 103,5 | 60 | 8 | 250/56817 | 300/68181 |
FV315 | 65 | 30 | 113 | 126,5 | 70 | 10 | 315/71591 | 480/109089 |
Catena NO. | Passo P | Diametro d1max del rullo | Larghezza fra i piatti interni b1min | Diametro d2max di Pin | Lunghezza Lmax di Pin | Lunghezza Lc di Pin | Resistenza alla trazione Qmin di Ultimte | Resistenza alla trazione media Q0 | Perstep q del peso |
millimetro | kN/bf | kN | chilogrammo | ||||||
FV40A2.02-P-40 | 40 | 32 | 18 | 10 | 36 | 40 | 40/8892 | 44 | 4,98 |
FV90A2F1-P-85 | 85 | 50 | 25 | 14 | 52 | 56,5 | 90/20250 | 100 | 10,15 |
FV90A2F1-P-100 | 100 | 50 | 25 | 14 | 52 | 56,5 | 90/20250 | 100 | 8,74 |
FV112F1A1-P-100 | 100 | 55 | 30 | 16 | 71 | 76,5 | 180/40492 | 200 | 14,3 |
FV112F1A1-P-80 | 80 | 55 | 30 | 16 | 71 | 76,5 | 180/40492 | 200 | 16,6 |
Catena NO. | P | L1 | G | F | W | h4 | h2 | d4 | T |
millimetro | |||||||||
FV40A2.02-P-40 | 40 | 17 | 30 | 60 | 90 | 20 | 25 | 6,4 | 3 |
FV90A2F1-P-85 | 85 | 40 | 60 | 80 | 109,2 | 40 | 35 | 9,5 | 5 |
FV90A2F1-P-100 | 100 | 40 | 60 | 80 | 109,2 | 40 | 35 | 9,5 | 5 |
FV112F1A1-P-100 | 100 | △ | 50 | 120 | 164 | 50 | 40 | 15 | 8 |
FV112F1A1-P-80 | 80 | △ | 50 | 120 | 164 | 50 | 40 | 15 | 8 |
△Attanchments con il foro
Catena NO. | Passo | Diametro del rullo | Diametro di Pin | Lunghezza di Pin | Profondità del piatto | Spessore del piatto | Resistenza alla trazione di Ultimte | Permeter del peso | |||
P | d1 massimo | d3 massimo | d4 massimo | d2 massimo | L min | Min di Lc | h2 massimo | t/T massimo | Qmin | q | |
millimetro | kN/bf | kg/m | |||||||||
FV40F3-P-63 | 63 | 32 | - | - | 10 | 38,1 | 41,5 | 45 | 4 | 80/17985 | 2,13 |
FV90F9-B-100 | 100 | - | 20 | - | 14 | 60,2 | 64,6 | 35 | 6.0/8.0 | 90/20453 | 6 |
FV90F10-B-100 | 100 | - | 20 | - | 14 | 60,2 | 64,6 | 40 | 6.0/8.0 | 90/20453 | 6,83 |
FV140-PF1-125 | 125 | 65 | - | - | 18 | 67 | 71,5 | 45 | 6,0 | 140/31473 | 12,76 |
Trasporto d'imballaggio di consegna
Dettagli d'imballaggio: Imballaggio: una catena di convogliatore + una poli borsa + singola scatola + caso di legno
Porto: Schang-Hai, Ningbo
Per assicurare meglio la sicurezza delle vostre merci, i servizi di imballaggio professionali, rispettosi dell'ambiente, convenienti ed efficienti saranno forniti.
Raccomandi i prodotti
Il nostro servizio
1. Servizio a catena del rifornimento OEM/ODM di UCER.
2. Stiamo producendo tutti i tipi di catene standard e di catena speciale: La catena di azionamento, la catena dell'agricoltura, la catena di convogliatore, la catena di convogliatore lunga del passo, la catena di acciaio inossidabile, la catena di sollevamento, catena del motociclo, ha caduto la catena forgiata di Rivetless ecc.
